KickRom-Flash 4-fach Flash-Rom Adapter (27C400 Emulator) v1/2

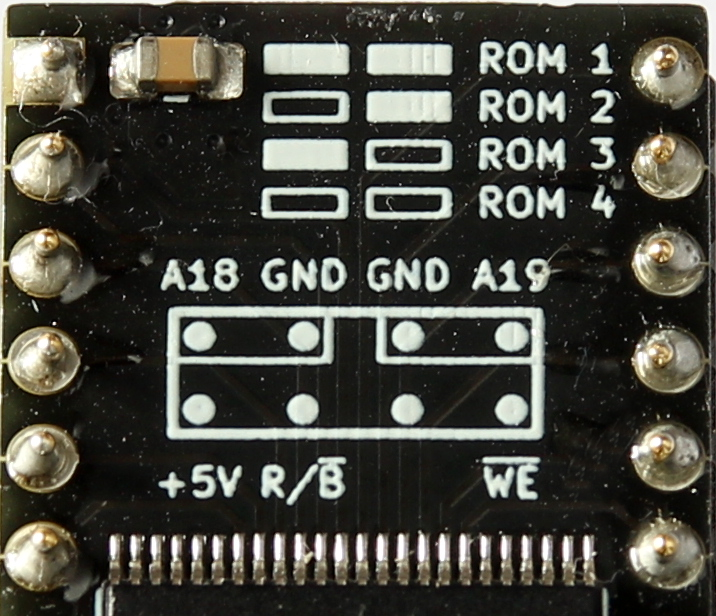

Der KickRom-Flash Adapter (Version 1.4 (Bild 2, 3) oder 2.0 (Bild 1, 4)), oben auswählbar) ist ein programmierbarer Flash-Rom Ersatz für EPROM-Bausteine (beispielsweise 27c400) bzw. Kickstart-Roms im Amiga Computer. Es können bis zu 4 Kickstarts (jeweils 512 kb) auf einen Baustein geladen und über Jumper oder einen Umschalter (separat bald erhältlich) umgeschaltet werden. Die Programmierung und Löschung der Bausteine kann über das Programmiergerät KickRom-Progger v2 (separat erhältlich) oder einen Adapter (separat bald erhältlich) für gängige Brenner (z. B. Batronix) erfolgen. Die Bausteine können aber ebenso von uns als Dienstleistung vorher geflashed werden (oben auswählbar). Die Besonderheit bei der Version 2 ist, dass die jeweilige aktive Bank über die LED-Anzeige auf der Oberseite zusätzlich angezeigt wird.

Hinweis: Bitte beachten Sie, dass alle hier beschriebenen Punkte nur für die Revision 1.4 bis 2.0 gilt. Alle vorher ausgelieferten Revisionen waren Vorversionen und können nicht ohne Weiteres über das eigene Programmiergerät programmiert werden.

Merkmale

• Passt in alle Amigas (eigene Version für den Amiga 600 (Bild 3) ist erhältlich, oben  auswählbar)
• Fasst bis zu 4 Kickstart-Roms auf einem Chip
• Umschaltbar über Jumper oder einen optionalen Drehschalter
• Rom-Abdeckungen für die Beschriftung können als 3D-Modell selbst gedruckt werden.
• Neu in V2: Aktive Bank wird über eine LED-Anzeige auf der Oberseite angezeigt.

Systemvoraussetzungen

• Amiga mit gesockelter/n Rom-Bank/Bänken
• Achtung: Aktuell muss für den Amiga 600 eine eigene Version bestellt werden (Bild 3, oben auswählbar)

Inhalt

• 4-fach Kickstart Flash-Rom Adapter (27C400 Emulator) in V1.x oder 2.0 (oben auswählbar)
• 2 Jumper
• Anleitung
• Optional: Drehumschalter mit 4 Positionen
• Optional: Brennservice für z. B. Kickstart - Daten zur Programmierung müssen uns geliefert werden (oben auswählbar)

2 Jahre Garantie

Referenzen

Hardware Design: https://gitlab.com/rwahler1/kicad/Amiga_27C400_Emulator_Adapter.git
