EFI - Externer Diskettenlaufwerkadapter für Amiga

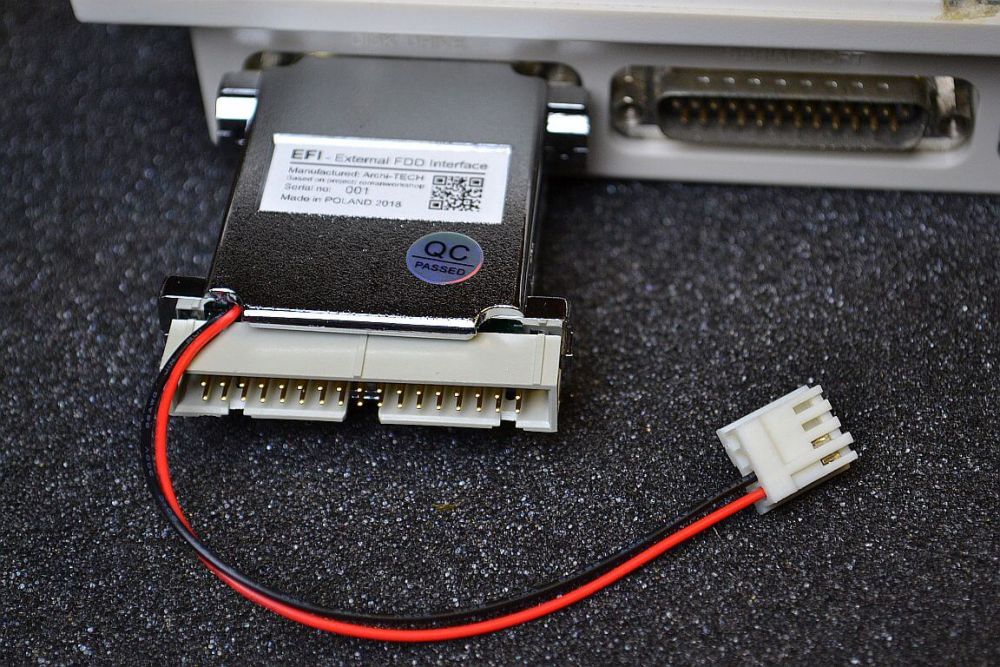

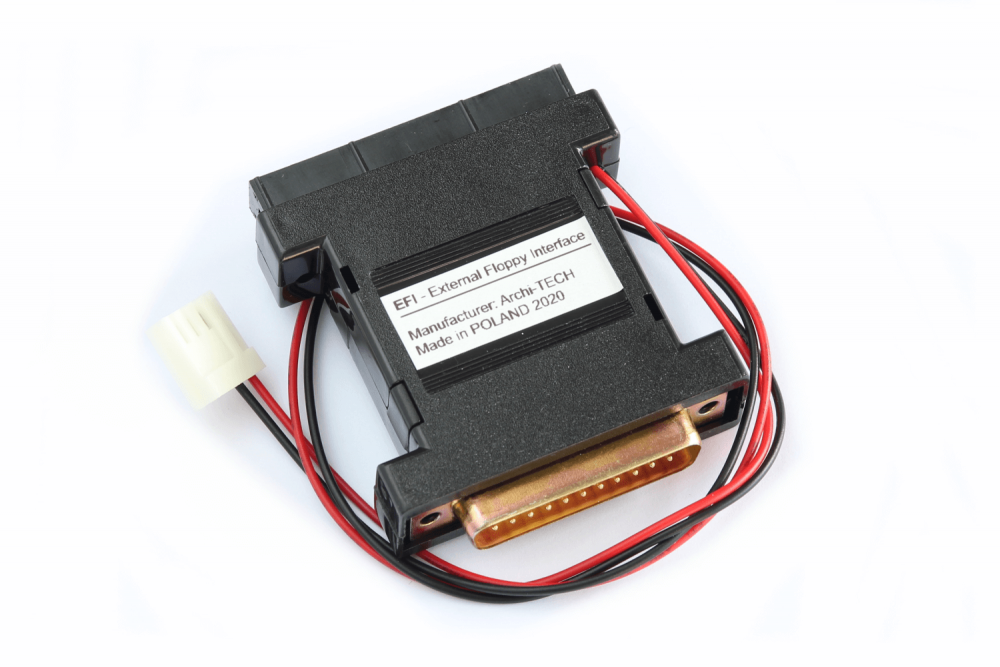

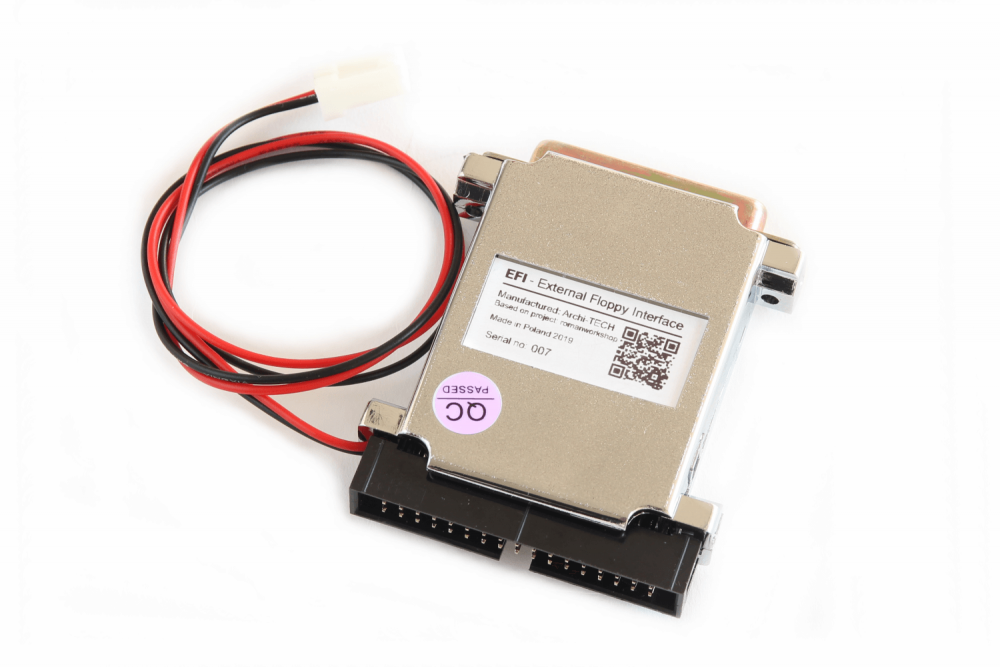

Externer Diskettenlaufwerk-Adapter (DF1) für Amiga-Computer.

Geeignet für interne Amiga-Diskettenlaufwerke, Gotek und PC-Diskettenlaufwerke sowie miniADF.

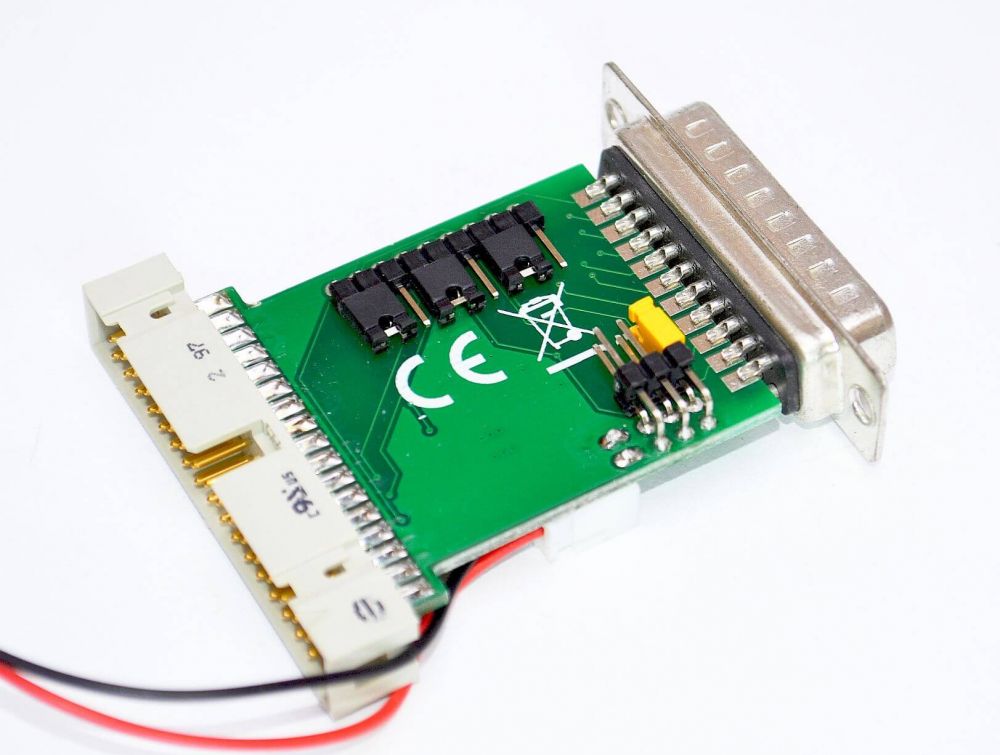

Über die 4 Jumper können viele verschiedene Modi eingestellt werden:

J1 - verantwortlich für das READY-Signal. Wenn Sie eine nicht konvertierte Diskettenlaufwerk von einem PC aus anschließen, sollte der Jumper auf die Position 1-2 (das READY-Signal wird auf der Grundlage von SELx- und INDEX-Signalen erzeugt). Setzen der Steckbrücke in Position 2-3 bewirkt, dass das READY-Signal direkt von Pin 34 der Diskettenlaufwerke (Amiga oder vom PC aus).

J2 - verantwortlich für das Signal DISK CHANGE. Wenn Sie eine nicht umkonvertierte Station von einem PC aus anschließen, sollte der Jumper gesetzt werden:

• in Position 1-2 (das Signal DISK CHANGE wird direkt von Pin 34 der Station gelesen). Jumper-Einstellung
• in Position 2-3 wird das DISK CHANGE-Signal direkt von Pin 2 des Diskettenlaufwerks gelesen (Amiga oder vom PC aus konvertiert).

J3 - verantwortlich für das SELx-Aktivierungssignal, das die Station erreichen muss. Die meisten Diskettenlaufwerke haben einen Jumper um die Stationsnummer (DS0 oder DS1) auszuwählen. Abhängig von der eingestellten Stationsnummer muss das SELx-Signal an die entsprechende Stationsnadel gegeben. Wenn die Station auf DS1 gesetzt ist (nicht konvertierte Stationen vom PC und Stationen ohne Jumper zur Auswahl der Nummer), dann muss der J3-Jumper auf Position 1-2 gesetzt werden (das SELx-Signal geht an Pin 12 Stationen).

Wenn die Station auf DS0 (Amiga oder vom PC aus konvertiert) eingestellt ist, muss der J3-Jumper gesetzt werden
in Position 2-3 (SELx-Signal geht an Pin 10 der Station).

J4 - wird verwendet, um die Nummer der Diskette zu wählen, unter der sie im Boot-Menü und im System sichtbar sein wird.

DFx Select 1= DF1, 2= DF2, 3= DF3..

Nur beim Amiga CDTV ist sie anders: DFx 1 = DF0, 2 = DF1, 3 = DF.
